端子壓接過程中不良原因分析
2018-08-29 10:12:23在端子壓接過程中出現不良的原因分析

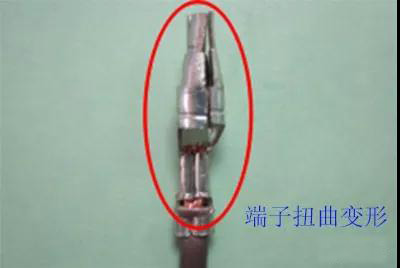

端子扭曲變形引起不良。包括（橫向彎曲和軸向扭曲）
不良原因：
1.端子未處于下刀片的正中央而是向左、右側傾斜；
2.模具的端子移送器輸送端子到打端位置時，移送器的彈簧張力太弱或太強，沒有將端子傳送到扁頂頭的準確位置引發不良；
3.位置調節絲的磨損導致端子送不到位；
4.壓接器和下刀片的中心錯位導致不良，同時還會導致刀片磨損，使壓著痕過深；
5.刀片磨損的原因。

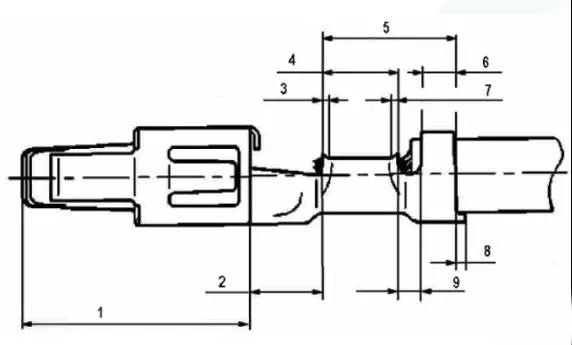

線材線束沒有組裝到位引起的不良。
包括：
1.端子深打：壓芯區域壓到線皮、芯線長度過長導致端子變形；
2.端子淺打：外皮或芯線沒有壓到指定的區域。
不良原因：
1.芯線剝皮長度過長或者過短；
2.壓接時線材放置的位置不對。
切斷口不良
不良原因：
1，端子的切斷部沒有處在正位置，而是更突出或更向里。切斷口太長時導致插盒子不到位、掛盒子。太短時導致傷端子；
2，端子切斷時切斷部會出現粗糙的不良現象。
原因：切斷面被磨損、絕緣扁頂頭末端磨損、切斷面和扁頂頭有縫隙。

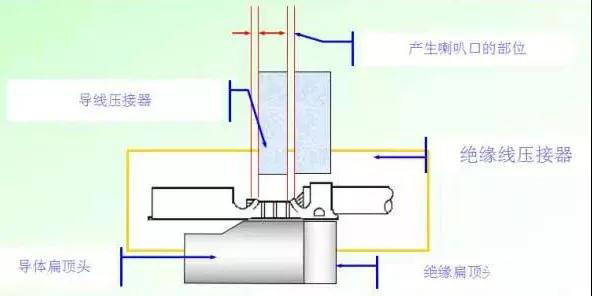

喇叭口不良
不良原因：端子和壓接器的位置錯誤導致喇叭口未形成或形成太大。
端子仰 & 端子勾不良
不良原因：端子未處于扁頂頭的正位置或者扁頂頭和支撐臺沒在正位置；
芯線松散的不良
不良原因：線纜上剝下絕緣層的處理或集束過程中芯線松散，所有線芯沒有完全封閉于壓接區。
壓皮區域的不良
包括：外刀鎖口刺破絕緣層、外刀鎖口未完全抱住線材、鎖口兩邊不對稱。
不良原因：刀口不匹配；壓接高度不合適。
傳送距離導致的不良
原因：抓手不到位、抓手被磨損導致的傳動不良。
